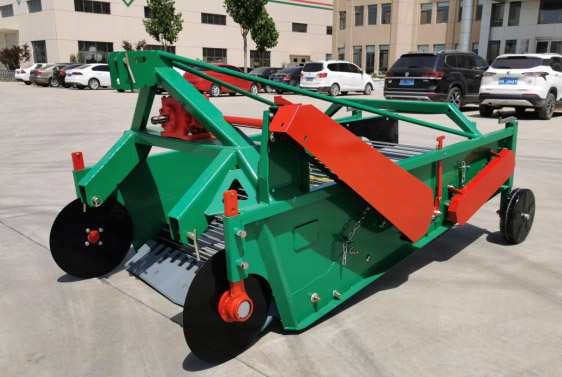

型號：4UX-120

        4UX-120型馬鈴薯收獲機是的一種新型馬鈴薯收獲設備。本設備能較好地適應于我國馬鈴薯種植農藝和生長特性要求，可實現挖掘、清土、鋪放等功能，整個作業過程順暢，可收獲單壟雙行或單壟單行馬鈴薯，作業效率高，本機用于馬鈴薯收獲，可大大降低人力需求，減緩農村勞力不足，降低收獲作業成本。

       作業時，收獲機在拖拉機的驅?zhuān)ㄍ希﹦?dòng)下，馬鈴薯秧與土一起被挖掘鏟鏟起；隨著機具前行，鏟起的馬鈴薯秧薯和土被推送到輸送分離裝置上，輸送分離裝置在運行中，因不斷轉動和有序抖動，輸送分離裝置上的馬鈴薯秧薯隨著防堵塞裝置旋轉到輸送鏈向上爬行的同時，其上的土壤由于輸送鏈的抖動而被不斷的清除；秧果上升至輸送鏈高端后經左右兩側的集薯裝置被成條的鋪放在已收區地面上，以便晾曬與撿拾。

機器與拖拉機的掛接
1.將馬鈴薯收獲機的配套拖拉機倒退對準馬鈴薯收獲機中部，提升拖拉機下拉桿到適當高度，倒車至能與馬鈴薯收獲機左右懸掛銷連接為止。
2.裝上收獲機后，拖拉機把收獲機提升起來，通過調整拖拉機左、右吊杠長短，使收獲機達到左、右水平為止。同時用萬向節把拖拉機的后輸出軸與收獲機的動力輸入軸聯接。用手盤動萬向節，檢查有無卡、碰現象。如有，應及時排除。將拖拉機的動力輸出軸轉速調至540r/min，準備作業。
3.拖拉機的操作按照拖拉機的使用說明進行操作。

操作與使用
1. 空機運轉，設備應運轉平順流暢。
2.可根據需要調節振動大小，將支撐膠輪的螺栓松開，膠輪向上移動，振動變小，膠輪向下移動，振動變大。
3. 鏈傳動裝置處設有過載保護器，當收獲機過載時，主被動側之間會(huì )摩擦打滑，保護機器部件不受損壞。過載扭矩大小可通過調節螺母來調節，螺母按逆時針旋轉時，過載扭矩變小，按順時針旋轉時，過載扭矩變大。注意三個螺栓的調整幅度要一致。
4. 下地前，調節好拖拉機的三點懸掛與限深輪的高度，并且將其鎖緊，使挖掘鏟的挖掘深度在20～30厘米之間。
5. 挖掘時，在確保挖掘鏟能把馬鈴薯挖起時，將挖掘鏟調至最淺，以保證明薯率，但不能有漏挖、挖偏現象，否則會(huì )有較多的馬鈴薯?yè)p失。
6. 在道路行走時，拖拉機的行走速度≤10km/h，將后輸出軸停止；作業時，要隨時檢查作業質量，根據作物生長情況和作業質量隨時調整行走速度與輸送鏈的提升速度，以確保最佳的收獲質量和作業效率。 一般情況下，建議作業速度2～5km/h，輸出轉速540r/min。


希森天成4UX-120馬鈴薯收獲機主要技術參數
