型號：4ULZ-170

馬鈴薯聯合收獲機總體結構

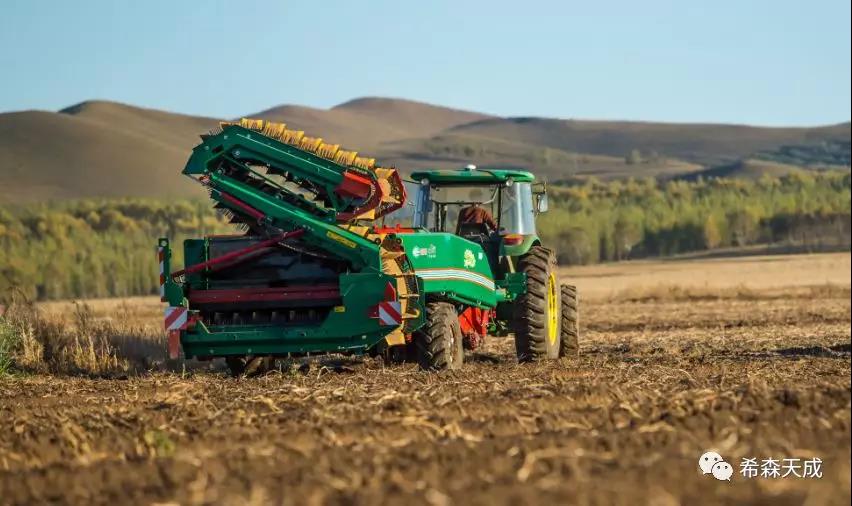

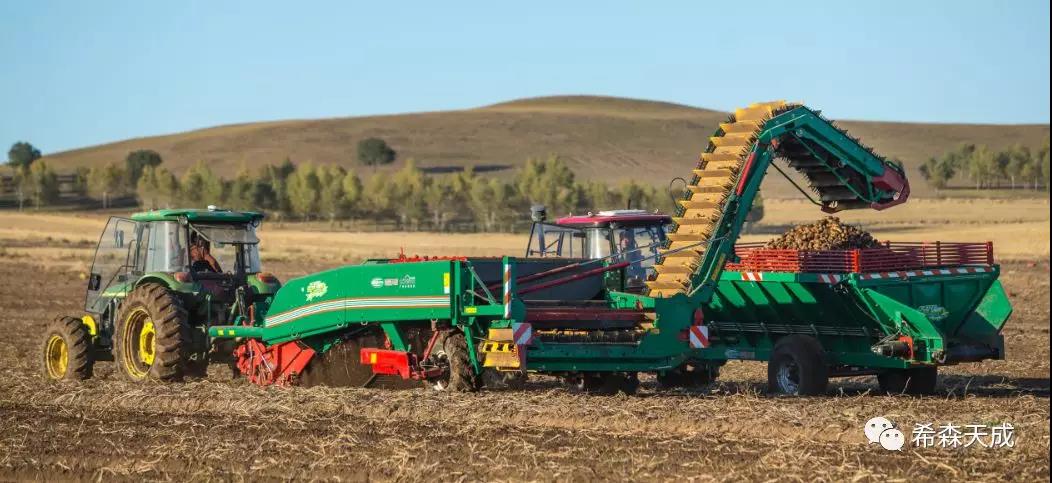

      4ULZ-170型馬鈴薯聯合收獲機，結構型式為牽引式。工作時，拖拉機牽引聯合收獲機行走，挖掘鏟進行挖掘，同時仿形限深輪進行薯-土疏松與挖掘限深，挖掘后的薯土通過輸送網篩進行薯-土分離與薯塊輸送，在薯塊輸送的過程中進行薯秧分離，薯-土、薯-秧分離后的干凈馬鈴薯進入集薯輸送裝置，最后通過集薯輸送裝置將干凈的馬鈴薯輸送至運輸車中，通過運輸車將收獲后的馬鈴薯轉運走。該馬鈴薯聯合收獲機能實現馬鈴薯的一次性挖掘、薯-土分離、薯-秧分離、集中收集輸送等作業，一次可收獲兩壟，作業效率達到0.33hm2/h以上，且損失少、破皮率低、傷薯輕、含雜少。其結構主要由機架、限深輪、薯土分離裝置、清土除雜裝置、非等距集薯裝置、輸送裝置和液壓系統等構成。

主要技術參數
