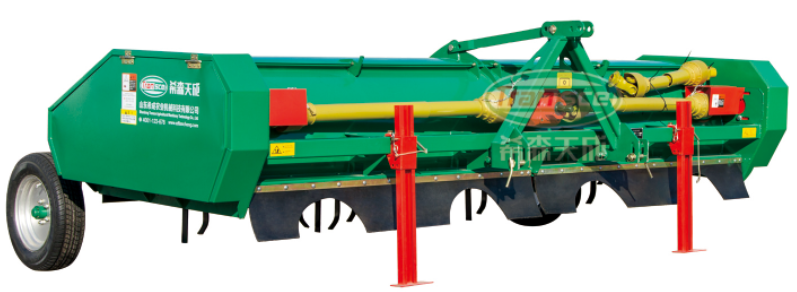

型號：4JM-360B

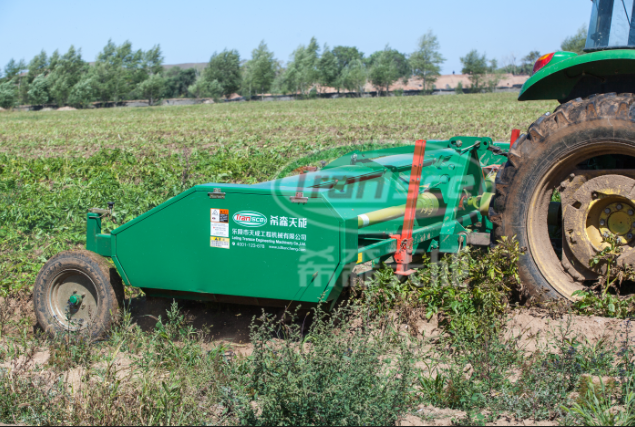

       本產品是四壟四行殺秧機，適合壟距為900mm，可一次完成秧苗的切除與梳理分流作業。通過馬鈴薯機械殺秧，是馬鈴薯塊莖的表皮充分木栓化，與莖秧分離更加容易，表皮的老化也可以顯著減少收獲該機操作方便、碎秧效果好，可靠性好，作業效率高，保證商品薯品質，粉碎后的莖秧還田，可提高土壤肥力。該馬鈴薯殺秧機適用于90厘米壟距，壟高在15～30厘米之間，且壟形周長不大于110厘米的馬鈴薯收獲前的秧苗割殺。其作業時要求土壤含水率不大于25%，建議作業速度為每小時4～7千米。該機在華北、東北、西北等地區得到了廣泛應用。

其具體創(chuàng )新點有以下幾個方面：

1、殺秧刀雙螺旋技術：該四壟馬鈴薯殺秧機的殺秧刀在殺秧軸上成雙螺旋對稱分布。殺秧片形狀有5種，且長短不一，刀片于殺秧軸單一連接，某一殺秧刀損壞或磨損嚴重時可單獨更換，調整、維修方便，且殺秧刀運動軌跡與壟型基本一致，保證粉碎效果。將薯田里的秧苗及雜草切除干凈，利于后期馬鈴薯的收獲。

2、地輪調整技術：通過地輪上的調整手柄可以調整殺秧機與地面的高度,可根據不同地區的種植特點進行適當調節，提高了整機的地區適應性。

3、導流隔板技術：導流隔板沿薯壟的頂部運行，其將切除的秧苗和雜草分流至兩邊的壟溝里，利于后期收獲機的收獲。

4、防反轉超越離合器裝置：該裝置內嵌在變速箱輸出軸里面，防止了刀片反向旋轉，保證零部件不易損壞，同時也保護了變速箱與后輸出軸。降低了機器的故障率。

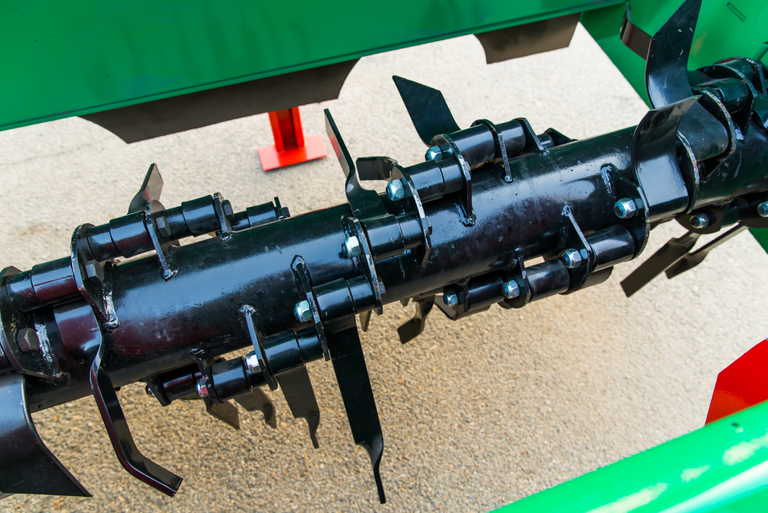

殺秧刀
    殺秧刀在殺秧軸上呈雙螺旋對稱分布，有長直刀片、長彎刀片、中彎刀片、斜刀片和短直刀片五種刀片組成，其按照薯壟的特點進行排列，在薯壟的頂部使用短直刀片，在薯壟的兩側斜面處使用斜刀片和彎刀片，在薯壟的溝底部使用長刀片，該排列方式能夠達到良好的切割效果,殺秧刀的旋轉打秧方向邊緣開刃，這樣切斷秧苗更省力。將薯田里的秧苗及雜草切除干凈，利于后期馬鈴薯的收獲。

殺秧刀

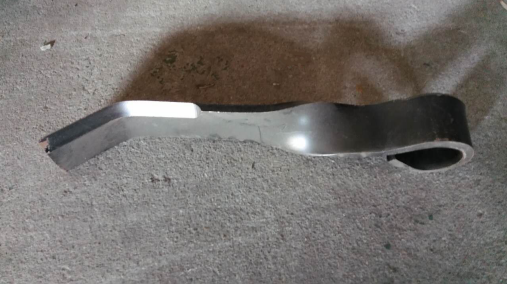

長彎刀開刃

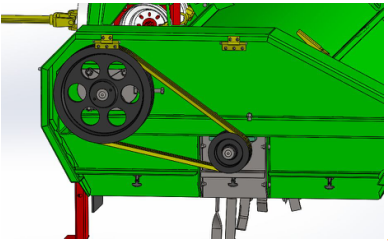

 傳動
    拖拉機通過傳動軸將動力傳至變速箱，變速箱通過左右兩邊的傳動軸將動力傳至兩邊的大皮帶輪，大皮帶輪通過皮帶傳至小皮帶輪，小皮帶輪帶動殺秧軸進行殺秧。




皮帶傳動

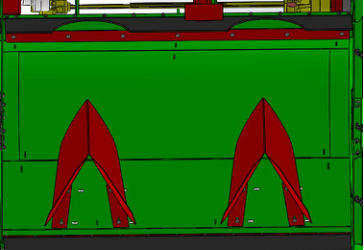

導流隔板

      導流隔板沿薯壟的頂部運行，其將切除的秧苗和雜草分流至兩邊壟溝里，利于后期收獲機的收獲。

導流隔板

地輪

      地輪為殺秧機的行走支撐機構。通過調整地輪的高低可以達需要的留茬高度

希森天成4JM-360B馬鈴薯殺秧機技術參數：
