型號：1G-300

 1G-250型、1G-300型旋耕機產品介紹

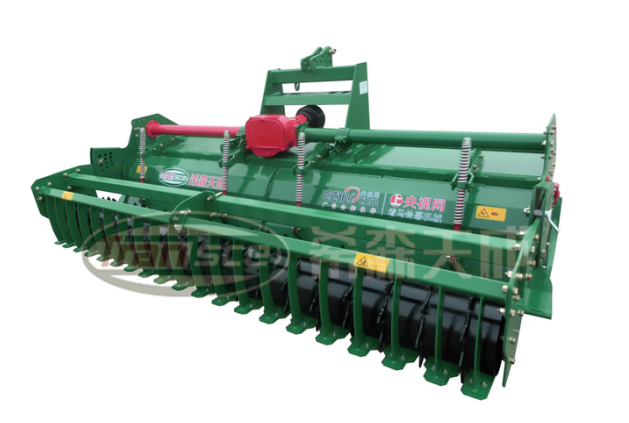

1G-250型旋耕機

      1G-250型、1G-300型旋耕機是山東希成農業機械科技有限公司自主研發設計的一款耕整地類機械。本款旋耕機具有松土效果好、碎土能力強、耕作地表平整等特點，一次性作業可達到土碎地平的效果,工作幅寬有2.5米的、3米的兩種。

1. 配套牽引

      本款旋耕機是由拖拉機的動力輸出軸驅動的耕、整地機械。使用時，將機具與拖拉機的懸掛機構掛接，用傳動軸（萬向節）將拖拉機的動力與機具的動力相連接。拖拉機的動力經動力輸出軸、萬向節總成傳至變速箱的主動軸，經變速箱減速后并改變方向，再通過一組圓柱齒輪進行減速，將動力傳遞至旋耕刀軸，實現刀軸的旋轉工作。配套牽引效果如圖2所示。

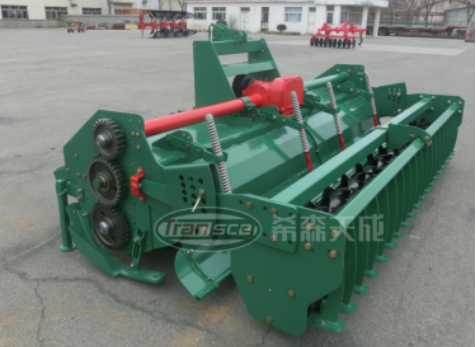

圖2. 配套牽引效果圖

2. 滑靴板的設計

      在機具的兩側最低位置設計有滑雪板，如圖3所示。該機構的設計可以起到限深的作用，設有鋸齒形調節深度的結構，從而保證旋耕機工作時保持相同的作業深度，提高作業過程中的平穩性。

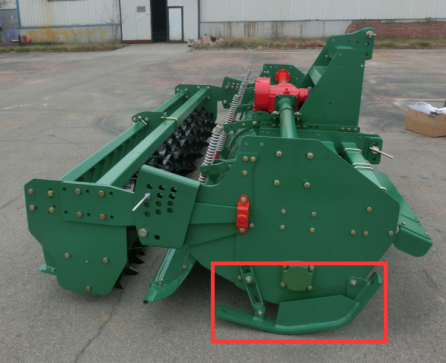

圖3. 滑雪板效果圖

3. 后護板

      在機具的后側設置后護板，護板上設置有壓簧，如圖4所示，后護板的設置起到平整的作用，有效保證旋耕后地面的平整度；護板起到擋住損壞的刀片不飛出傷到人，還對減少塵土飛揚有明顯效果，從而減少塵土污染。

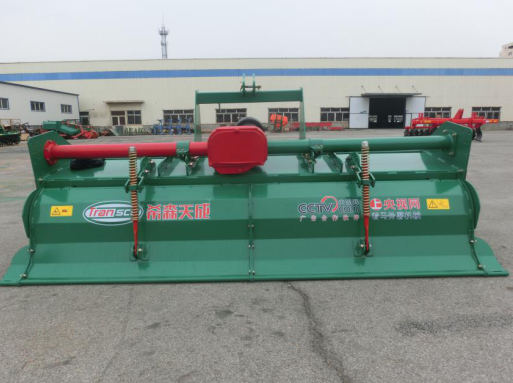

圖4. 壓簧后護板

4. 旋耕刀

     本旋耕機的旋耕刀在刀軸上呈螺旋線形狀分布，如圖5所示，使機器在工作的時候，比較省力，可以起到對土塊均勻切削的效果，刀選擇耐磨性比較好的硼鋼，并且旋耕刀做開刃處理，，從而保證破土率，松土深度能達到180cm。

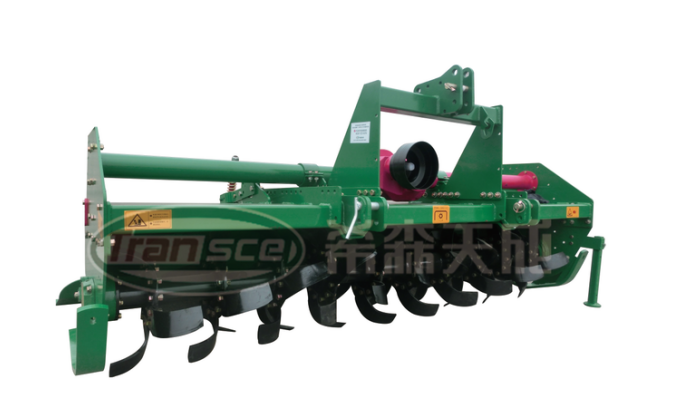

圖5. 旋耕刀

5. 鎮壓輥

        旋耕作業單元的后側設置鎮壓輥，如圖6所示，可以起到壓實疏松土壤保墑的作用，也可以起到限制深度作用?？梢酝ㄟ^(guò)更換調節結構上的孔，來調節松土深度，如圖7所示，

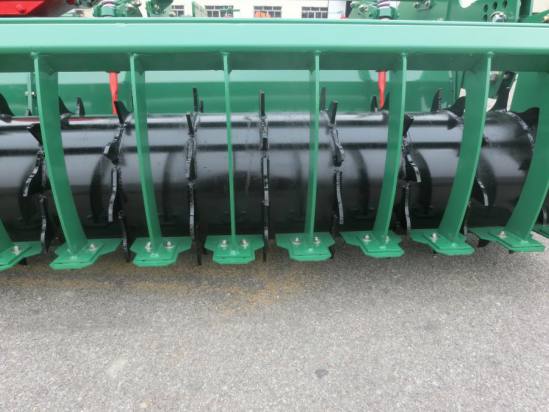

圖6. 鎮壓輥

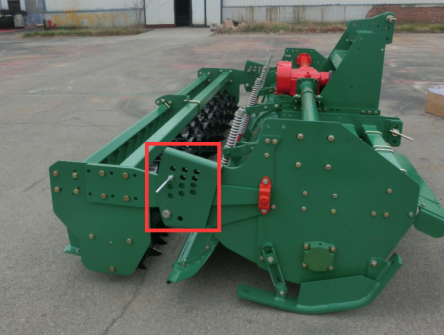

          圖7 鎮壓輥的調節結構



旋耕機技術參數
